Новая версия DuoSID

Две Innovation SSI-2001 в одной плате
Аватара пользователя
Fagear
Администратор
Не в сети
Сообщения: 33
Зарегистрирован: 06 май 2018, 20:56
Откуда: Москва

Новая версия DuoSID

Сообщение Fagear » 04 фев 2019, 01:10

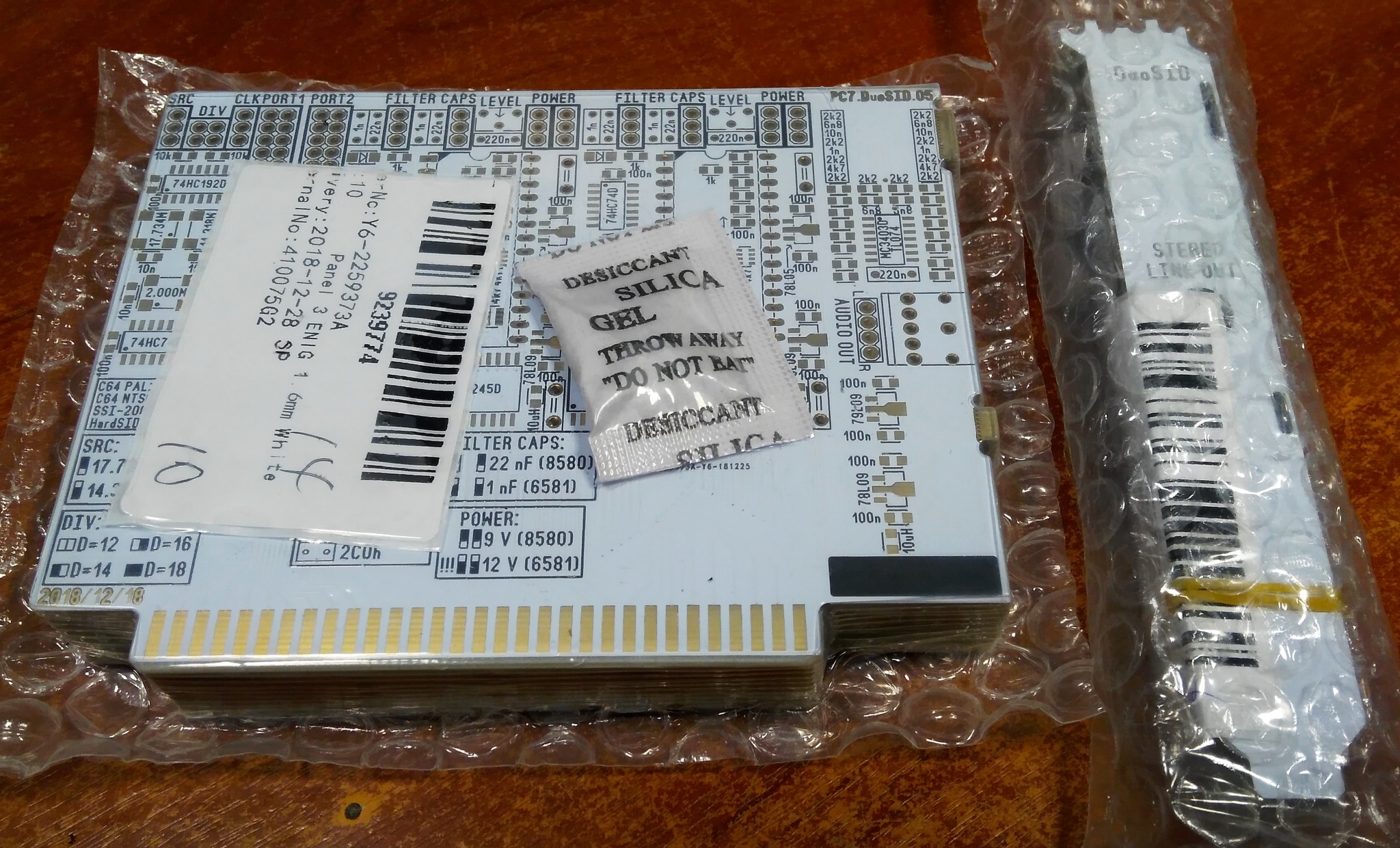

Приехали платы новой версии DuoSID, которая собрана из блоков проекта FMonster, благодаря чему стала меньше, чем версия до начала разработки FMonster. ;)
В качестве бонуса - сгруппированные все в одном месте перемычки для настройки платы. 8-)
2019-02-04 00.45.07.jpg
Новая версия также имеет позолоченный разъём, чтобы не портить порты на материнских платах.
Убрана возможность подавать линейный аудио сигнал на входы чипов SID, убрана возможность коммутации выхода как "6 голосов моно" или "3 голоса стерео", оставлено только стерео (кому нужно - могут смиксовать в моно отдельно).
На выходе чипов вместо эммитерного повторителя и отсутствия фильтра экспериментально поставлен буфер-фильтр на ОУ.

Сильно надеюсь, что не косячил нигде с трассировкой... Надо собирать и проверять.
