Восстановление Квант-4С - лучшего из линейки ДВК

Сообщение Radon »

Внимание! В данной статье очень много фото!

Итак, вот и пришёл черёд осваиваться на этом форуме. Начать решил с одного из самых крупных моих проектов.
Встречайте - ПК Квант-4С, лучший из всей линейки ДВК.

Но для понимания о чём будет говориться в этой теме - небольшая историческая справка:
ДВК - семейство персональных компьютеров архитектуры PDP-11, ДВК-1 был разработан в НПО "Научный центр" (Зеленоград) как эдакая альтернатива ПЭВМ Электроника-60.
В качестве средства ввода-вывода он использовал уже существовавший на тот момент терминал 15ИЭ-00-013. Из-за этого ДВК-1 и ДВК-2 по сути включали в себя два блока - непосредственно ЭВМ (вычислительный модуль) и терминал (модуль для взаимодействия с пользователем).

ДВК-1 (фото Сергея Фролова)

ДВК-2 (фото Сергея Фролова)

ДВК-3 имел уже совершенно другую конструкцию - теперь в корпусе типа "моноблок" размещались два пятидюймовых флоппи-дисковода с соответствующим контроллером. Впервые в линейке применён не дисплей терминала с зелёным свечением, а чёрно-белый монитор МС 6105.

ДВК-3 (фото с сайта Radiomurlo.narod.ru)

В том же корпусе был выпущен и ДВК-3М, имевший другую вычислительную плату, винчестер и два пятидюймовых дисковода.

ДВК-3М (фото Сергея Фролова)

В дальнейшем разработчики старались улучшить ДВК-3М и свести его к ДВК-4. Для этого был разработан КЦГД (Контроллер Цветного Графического Дисплея), а сами мониторы МС 6105 заменялись на полноцветные МС 6106.

ДВК-4 (источник фото неизвестен)

ДВК-4 (Фото с обложки журнала "Электронная промышленность")

Но из-за перегрева плат, или же по какой-то другой причине неизвестной автору статьи, разработчикам пришлось отказаться от корпуса-моноблока в пользу десктопа с уже интегрированными в него терминальными элементами. Так и появился на свет компьютер ДВК-4М, чаще встречающийся под именем Квант-4С. Он содержал немного переработанную вычислительную плату от ДВК-3М, флоппи-дисководы и жёсткий диск с контроллерами, а также КЦГД.

ДВК-4М (Фото с сайта pikabu.ru)

Квант-4C (Фото автора статьи)

Специально для линейки ДВК были разработаны микропроцессоры серии 1801, по сути модели -1, -2М, -3М и Квант-4С отличаются лишь применением в них разных вычислительных плат серии МС 1201, каждая из которых построена на основе следующего процессора серии 1801.

ЭВМ МС1201.01 на основе К1801ВМ1, применялась в ДВК-1 и ДВК-2 (Фото с сайта 24.aul.ru)

ЭВМ МС1201.02 на основе К1801ВМ2, применялась в ДВК-2М и ДВК-3 (Фото с сайта retropc.org)

ЭВМ МС1201.03 на основе К1801ВМ3, применялась в ДВК-3М, ДВК-4 и Квант-4С(Фото с сайта 24.aul.ru)

ЭВМ МС1201.04 на основе К1801ВМ3, применялась в ДВК-4М и Квант-4С (Фото автора статьи)

Обе платы 1201.03 и 1201.04 построены на основе КМ1801ВМ3, версия .04 является всего лишь доделанной и исправленной .03


Ну чтож, вот вы и познакомились с краткой историей линейки ДВК, настало время перейти непосредственно к восстановлению компьютера.
Для начала хотелось бы уточнить что автор статьи является школьником, и как вы увидите, это будет довольно сильно влиять на сроки восстановления данного компьютера.
В статье будут указаны даты всех событий, произошедших с компьютером. Далее все фото сделаны исключительно автором статьи.

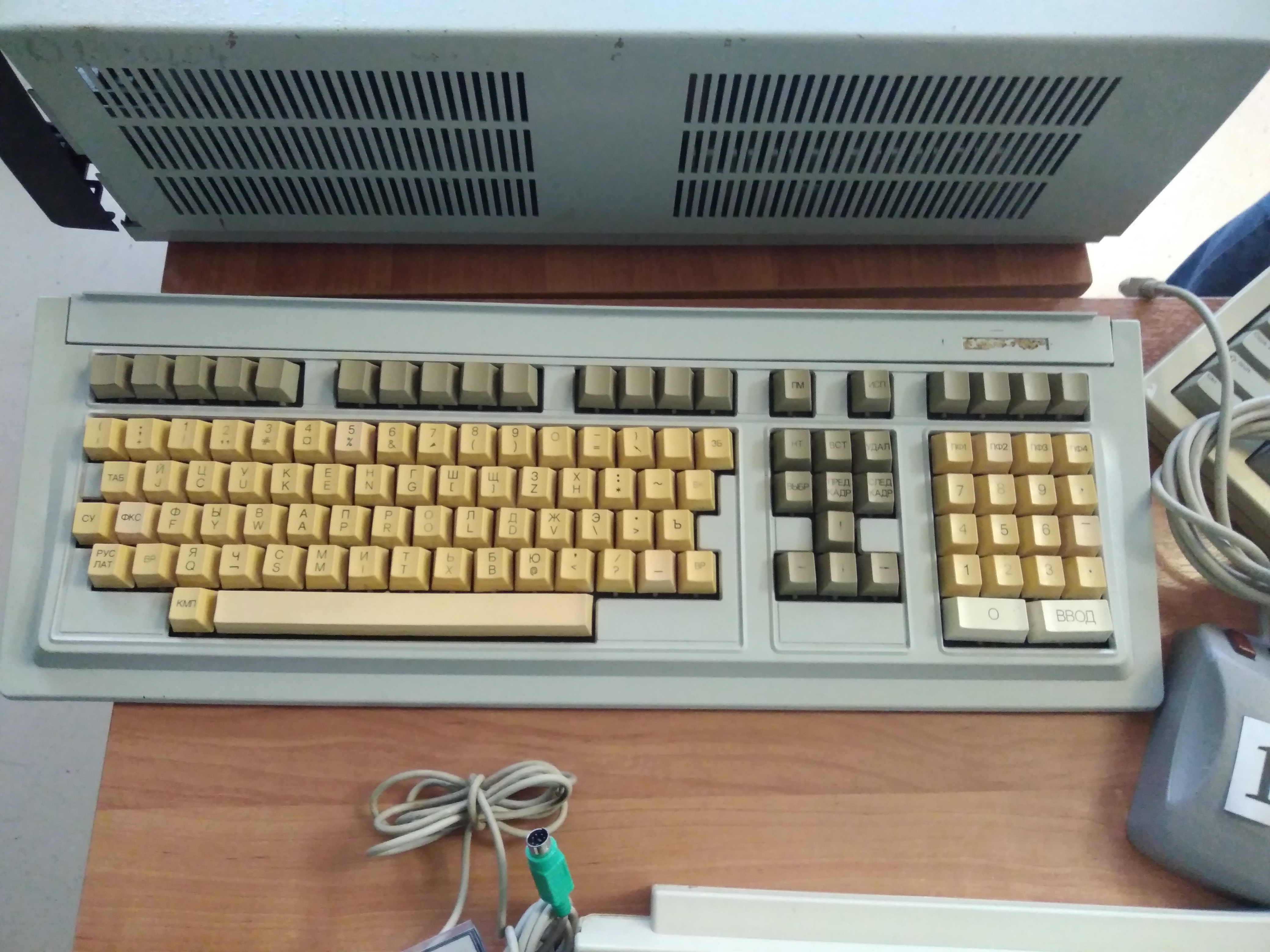

04.12.2017 - в школе проходила "выставка" (на деле просто демонстрация трупов компьютеров - про их включение не было и речи), на которой автор статьи впервые и увидел эту замечательную машину. Но тогда странный десктоп практически не заинтересовал его, а вот фото клавиатуры МС 7004 про которую он тогда уже читал, было сделано.


В верхней части фотографии можно наблюдать непосредственно правый бок "Кванта", как видно, крышка уже отогнута и верхний дисковод отсутствует.

22.03.2019 - Автор статьи во второй раз увидел компьютер, снял с него крышку и принял решение о его восстановлении.
Тогда же было сделано и вот это фото


Как видно, отсутствует верхний дисковод, его крепление сильно повреждено, корпус довольно грязный, внутри много пыли.
Системный блок не представлялось возможным вынести за пределы школы, было принято решение работать с ним прямо там. Все дела по восстановлению были отложены до лета.

20.06.2019 - была выполнена полная разборка и чистка системного блока. Далее фото с комментариями:

Внешний вид до разборки и чистки

Квант-4С - задняя часть

Вид сверху

Вид со стороны лицевой панели

Шильдик завода-изготовителя:

Как видно, ситуация удручающая - корпус грязный и в царапинах, зверски выломан верхний дисковод (вандалам не рассказали про то что дисководы на "салазках" и их можно с лёгкостью выдвинуть), сломан выключатель питания

Начинаем разборку. Сначала откручиваются 4 винта на задней панели, затем снимается выгибанием вверх пластиковая передняя панель, далее металлическая П - образная крышка сдвигается вперёд.

Вид после снятия крышки

Обилие пыли, шлейфы не подключены никуда и висят в воздухе

Вид сзади

Вынимаем платы из "Корзины"

Контроллер жёсткого диска

Вычислительная плата - МС 1201.04

КЦГД

Контроллер флоппи-дисководов

Платы были очищены от крупной пыли с помощью кисти с жёстким ворсом и сжатого воздуха, но автору статьи это показалось недостаточным и он решил их забрать домой для удаления мелкодисперсной пыли.

"Корзина" в которой стояли платы

Далее снимаем блок дисководов - он выдвигается на "салазках", для этого необходимо отогнуть вниз металлическую защёлку и потянуть блок на себя.

Вид шасси со снятым блоком дисководов

Видим ещё одну проблему - разъём подключения шлейфа к дисководу варварски вырван

Скобы для соединения двух дисководов. Как видно, правая пострадала от рук не слишком разумных людей.

Вид на "салазки" блока дисководов снизу

Дисковод был снят с "салазок" для перепайки отгнившего подстроечного резистора

Далее снимаем жёсткий диск МС 5405 - повторяем те же процедуры что и с блоком дисководов

Снятый жёсткий диск

Вид шасси без блока дисководов и жёсткого диска

Далее снимаем маленькую платку управления и индикации - отстёгиваем шлейф от блока питания и выкручиваем два винта
Затем снимем панель вентиляторов - необходимо открутить один винт на задней части корпуса. Чистим вентиляторы от накопившейся в них за многие годы пыли.

Вид снятой и прочищенной панели вентиляторов

На панели вентиляторов также расположен выключатель питания устройства. Здесь он явно сломан (пластиковая "качеля" не держится в корпусе выключателя), подлежит замене.


Далее снимаем "корзину" - необходимо открутить несколько винтов и потянуть её вверх, чтобы штыревой разъём вышел из БП. Прочищаем от пыли все контактные ламели в "корзине".


На верхней части БП осело много пыли - счищаем её.


Снимаем БП - необходимо открутить два винта.

Итак, все блоки сняты, нашему взору предстаёт голое шасси устройства. Его конечно же тоже необходимо прочистить от пыли.


Далее вскрываем блок питания. За все эти годы заводская пломбы так и не была нарушена, и как бы мне ни хотелось сохранить первозданный вид аппарата, её придётся сорвать.

Процесс вскрытия пломбы был записан на видео

БП вскрыт, в нём за эти 30 лет скопилось много пыли

Вычищаем всю

Чтож, компьютер полностью разобран до основания, произведена полная чистка всех узлов. Чтобы собрать его просто повторяем описанные действия в обратном порядке.


21.06.2019
Как вы помните, было решено взять домой все платы из "корзины" и дисковод.

Все платы были аккуратно промыты с моющим средством и хорошо высушены

Контроллер жёсткого диска до промывки

Контроллер жёсткого диска после промывки


Тогда же был куплен и новый выключатель на замену сломанному. Как видно, он сделан всего лишь на месяц позже оригинального.

Старый выключатель

Новый выключатель

И на этом работа застопорилась. Т.к. сам компьютер находился в школе, а все учителя ушли на лето в отпуск - автор статьи никак не мог добраться до него раньше начала учебного года.
Как позже выяснилось, учитель информатики, который всячески способствовал восстановлению компьютера, уволился из этой школы, а в его кабинет пришёл другой, совершенно не заинтересованный.
Благо, автор статьи нашёл поддержку со стороны ещё одного учителя. Компьютер был забран и перенесён в другое крыло школы. Работы с ним возобновились.

10.10.2019 - компьютер перемещён в более надёжное место


11.10.2019 - монитор МС 6106 был вскрыт для чистки


Блок развёрток монитора в меловой пыли

Блоки развёрток и видеоусилителей были сняты и прочищены от скопившейся пыли. Тогда же была предпринята и попытка первого включения.

Очевидно что монитор не работает должным образом, нужно как минимум заменить высохшие электролитические конденсаторы.

Однако, в тот же день была предпринята попытка подключения монитора к системному модулю. Для этого в "корзину" были установлены все платы, шлейфы жёсткого диска были подключены к соответствующим разъёмам на контроллере, к разъёму на КЦГД был подключен шлейф, идущий от монитора.

Процесс первого включения был запечатлён на видео
Также в тот день были поставлены на место выправленные скобы соединения двух дисководов

Как видно, моргает курсор, но не более. Чтобы получше разглядеть картинку, нужно сначала починить сам монитор
Платы блока развёрток, видеоусилителей и блока питания были взяты домой для замены конденсаторов

18.10.2019 - Блок видеоусилителей до замены конденсаторов

Блок развёрток до замены конденсаторов

20.10.2019 - Новые электролитические конденсаторы

24.10.2019 - Все блоки после замены конденсаторов

Блоки установлены в монитор и система готова к следующему тесту
Монитор стал вести себя гораздо стабильней, хотя линии обратного хода луча всё ещё проявляются, но происходит это только на большой яркости. Если выкрутить ручку яркости в среднее положение, экран вполне пригоден для наблюдения.

При подключении к компьютеру стал виден всё тот же моргающий курсор

Это говорит о том, что запускается КЦГД, но по какой-то причине не стартует вычислительная плата.

Но к счастью после нескольких попыток включения-выключения компьютер всё-таки запустился и выдал приглашение базовой прошивки

Система с данной версией прошивки не умеет самостоятельно загружаться с жёсткого диска, так что придётся прописывать загрузку вручную. Для этого необходимо подключить клавиатуру. Соберём кабель для её соединения с компьютером

Детали для кабеля

Кабель в сборе

25.10.2019 - неудачная попытка загрузиться с жёсткого диска. Нет реакции на введённую комбинацию ¤DW1

28.10.2019 - в плату управления блоком питания были впаяны недостающие светодиоды

Плата до запайки светодиодов

Плата со светодиодами

Затем были осенние каникулы и проникнуть в школу опять не было никакой возможности

07.11.2019 - С жёсткого диска была снята нижняя плата для того чтобы провернуть ротор двигателя - он мог не раскручиваться просто по прошествию времени, надо было его немного размять.

После этого диск наконец-то смог раскрутиться и с него пошла загрузка системы.

Итоговый видеоотчёт о полной работоспособности системы

Затем была снята панель вентиляторов для разборки и смазки.

29.11.2019 - разборка панели

Панель со снятым ротором одного из вентиляторов

Статор крупным планом

Как выяснилось, вентиляторы тут вращаются не на подшипниках, а на латунных втулках. При съёме статора каждого из вентиляторов были сломаны стопорные кольца и текстолитовые шайбы. они подлежат замене.

06.12.2019 - был куплен второй дисковод МС 5313, однако как оказалось, у него магнит отклеился от ротора двигателя.

25.01.2020 - были куплены новые текстолитовые шайбы для панели вентиляторов. Сами втулки смазаны графитовой смазкой, панель собрана.

Однако, тише себя вести вентиляторы не стали, скорее всего это из-за их конструктивных особенностей.

Итак, на момент написания статьи остаются нерешёнными несколько вопросов:
  • К ротору дисковода всё ещё не приклеен магнит
  • Необходимо купить и установить на шлейф разъём для второго дисковода
  • Скорее всего компьютер не сразу запускает вычислительную плату из-за высохших электролитических конденсаторов в блоке питания - их нужно заменить
О ходе этих работ и дальнейшей судьбе компьютера будет дополнительно написано в данной теме.

Спасибо за прочтение этой довольно длинной статьи, надеюсь что вам понравилось)
"Самое дорогое у человека — это жизнь. Она дается ему один раз, и прожить ее надо так, чтобы не было мучительно больно за бесцельно прожитые годы <...>" © Н. А. Островский
Аватара пользователя
Radon
Новичок
Не в сети
Сообщения: 9
Зарегистрирован: 23 июн 2019, 16:10
Откуда: г. Воронеж

Восстановление Квант-4С - лучшего из линейки ДВК

Сообщение Radon »

Небольшое обновление: на шлейф дисководов установлен отсутствовавший до этого момента разъём
