PCM процессоры

Сообщение VCD »

Хоть данная тема и не относится напрямую к DAT аппаратуре, однако цифровое аудио корнями уходит именно в PCM запись на видеоленту.


Известные человечеству PCM процессоры:
Sony
  • Sony PCM-1 (1977)
    Стандарт PCM: собственный (14-бит)
    Система цветности: NTSC


    Самый первый выпущенный серийно и доступный на рынке PCM процессор.

  • Sony PCM-10 (1980)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC/PAL (предположительно)


    Первый процессор от Sony, соответствующий cтандарту PCM EIAJ. Устанавливался в 19" вместе с U-Matic магнитофоном серии BVU.

  • Sony PCM-100 (1980)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC/PAL (предположительно)


    Продвинутая версия PCM-10, есть возможность внешней синхронизации. Устанавливался в 19" вместе с U-Matic магнитофоном серии BVU.

  • Sony PCM-F1 (1981—1984)
    Стандарт PCM: F1 (16-бит) и EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


    Первый портативный PCM процессор midi-размера. Сопрягался с Betamax магнитофоном Sony SL-F1/SL-2000.

  • Sony PCM-1600 (1982)
    Стандарт PCM: PCM-1600 (16-бит)
    Система цветности: NTSC


    Устанавливался в 19". Сопрягался с магнитофонами серии Sony DMR (U-Matic).

  • Sony PCM-1602 (1982)
    Стандарт PCM: ?

  • Sony PCM-1610 (1982)
    Стандарт PCM: PCM-1600 (16-бит)
    Система цветности: NTSC


    Устанавливался в 19". Сопрягался с магнитофонами серии Sony DMR (U-Matic).

  • Sony PCM-1630 (1982)
    Стандарт PCM: PCM-1600 (16-бит)
    Система цветности: NTSC


    Устанавливался в 19". Сопрягался с магнитофонами серии Sony DMR (U-Matic).

  • Sony DMR-2000 (1982)
    Стандарт PCM: PCM-1600 (16-бит)
    Система цветности: NTSC


  • Sony DMR-4000 (1982)
    Стандарт PCM: PCM-1600 (16-бит)
    Система цветности: NTSC


  • Sony PCM-501 (1984—?)
    Стандарт PCM: F1 (16-бит) и EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


    Бюджетный процессор для домашнего использования.

  • Sony 553ESD (1985)
    Стандарт PCM: F1 (16-бит) и EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


  • Sony PCM-601 (1984—?)
    Стандарт PCM: F1 (16-бит) и EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


  • Sony PCM-701 (1984—?)
    Стандарт PCM: F1 (16-бит) и EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)

Technics
  • Technics PCM (демонстрационный образец)
    Система цветности: NTSC


  • Technics SH-P1 (1979)
    Система цветности: NTSC


    Сделан для Токийской аудио-выставки в единственном экземпляре.

  • Technics SV-P100 (1981—1983) -> отдельная тема
    Формат кассет: VHS
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC


  • Technics SV-100 (1982—1983)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


    Спешно переработанный из SV-P100 процессор.
  • Technics SV-110 (1984—?)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


Прочие
  • Alpine AL-6000 (1982)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC
  • dbx 700 Digital Audio Processor
    Стандарт: Delta-Sigma
    Система цветности: NTSC
  • Decca PCM
    ?
  • JVC VP-100 / Victor VP-100
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC
  • JVC VP-900 / Victor VP-900
    Стандарт PCM: свой собственный (16-бит)
    Система цветности: NTSC
  • JVC VP-1000 / Victor VP-1000
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC
  • Lo-D PCM-V300 / Hitachi PCM-V300 / Hitachi PCM-V300E (1982)
    Формат кассет: VHS
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC


    Один из двух комбинированных видеомагнитофонов-приставок с вертикальной загрузкой кассеты. В американской и японской версии может также воcпроизводить и записывать обычные VHS-записи NTSC формата (SP/EP запись, SP/LP/EP чтение).
  • Sansui TriCode PC-X1 (1982—1983)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


  • Sansui TriCode PC-X11 (1988?)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


  • Nakamichi DMP100 (1982)
    Стандарт PCM: F1 (16-бит) и EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


    Полная копия (rebadge) Sony PCM-F1, выкрашенная в фирменные цвета Nakamichi.

  • AIWA PCM-800
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC


  • Toshiba DX900
    Формат кассет: VHS
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC/PAL/SECAM (?)


Летучие голландцы
  • Sharp Optonica RX-1 (1979)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC или PAL/SECAM (EIAJ STC-008)


  • Aurex XD-60 (1982)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC


  • Aurex XD-80
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC

Прототипы / Не вышедшие
  • Alpine DAT-8200 (1982)
    Формат кассет: CVC
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC


  • Diatone PCM (1979?)
    Формат кассет: VHS

  • Diatone D-102 (1982)
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC


  • Hitachi PCM-V100 (1982?)
    Формат кассет: VHS
    Стандарт PCM: EIAJ STC-007 (14-бит)
    Система цветности: NTSC


  • Toshiba PCM-D1 (1979?)
    Формат кассет: Betamax

  • Sanyo Plus 5


  • Sanyo Plus 10


  • Sharp Optonica RX-2 (1981?)


  • Sharp Optonica RX-3 (1981?)


  • Pioneer Beta PCM (?)
Примечание: режимы записи могут быть указаны в нескольких региональных версиях, но по факту надо иметь в виду, что это всегда были два отдельных аппарата — один для NTSC-регионов, и отдельная версия для PAL/SECAM. Имейте это в виду при покупке. Обычно (у Sony) NTSC-версия никак не отмечается на передней панели, в то время как при поддержке PAL/SECAM они указаны.

Пост будет дополняться.
Аватара пользователя
VCD
Администратор
Не в сети
Сообщения: 101
Зарегистрирован: 04 ноя 2014, 05:46

PCM процессоры

Сообщение VCD »

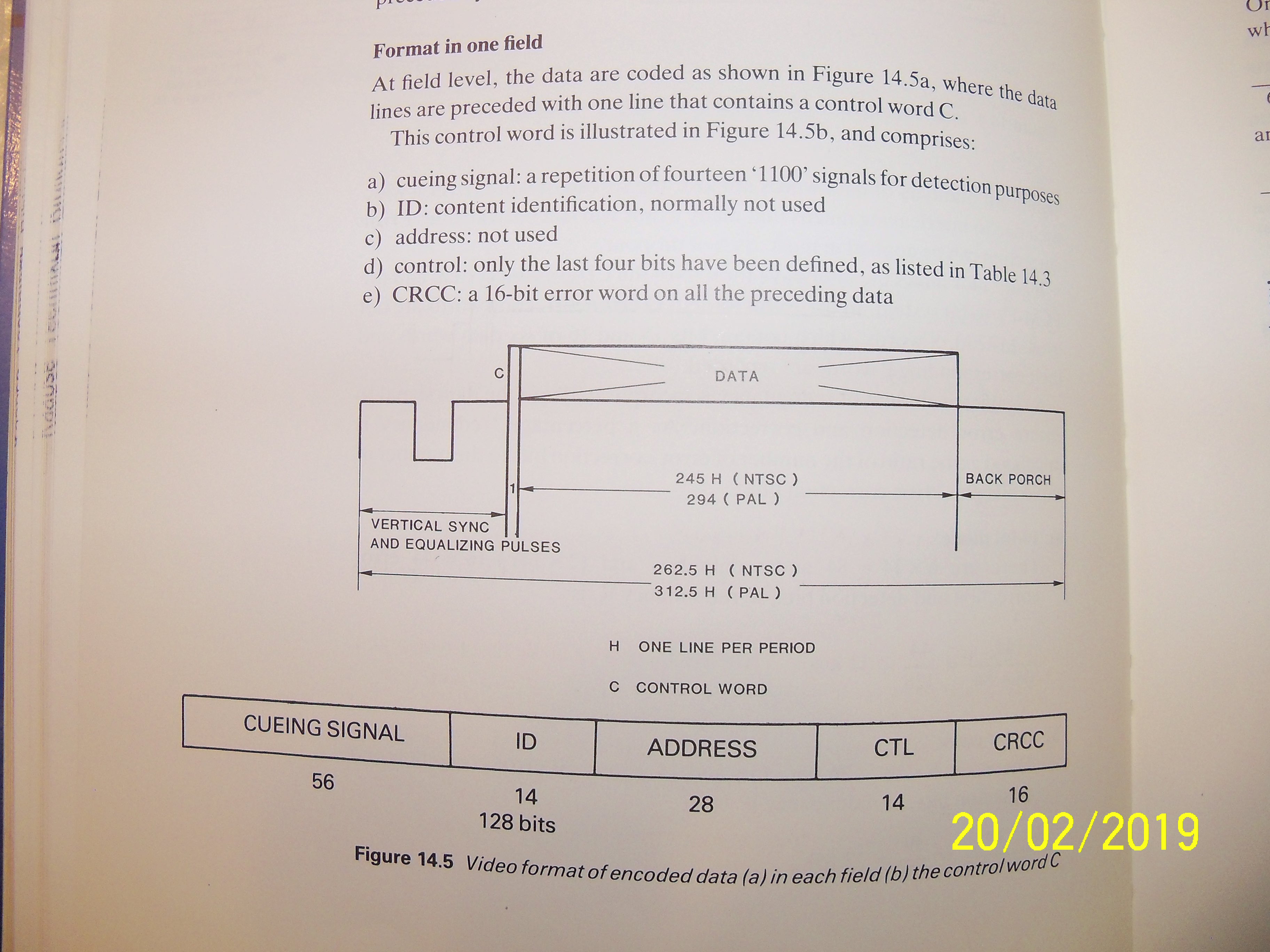

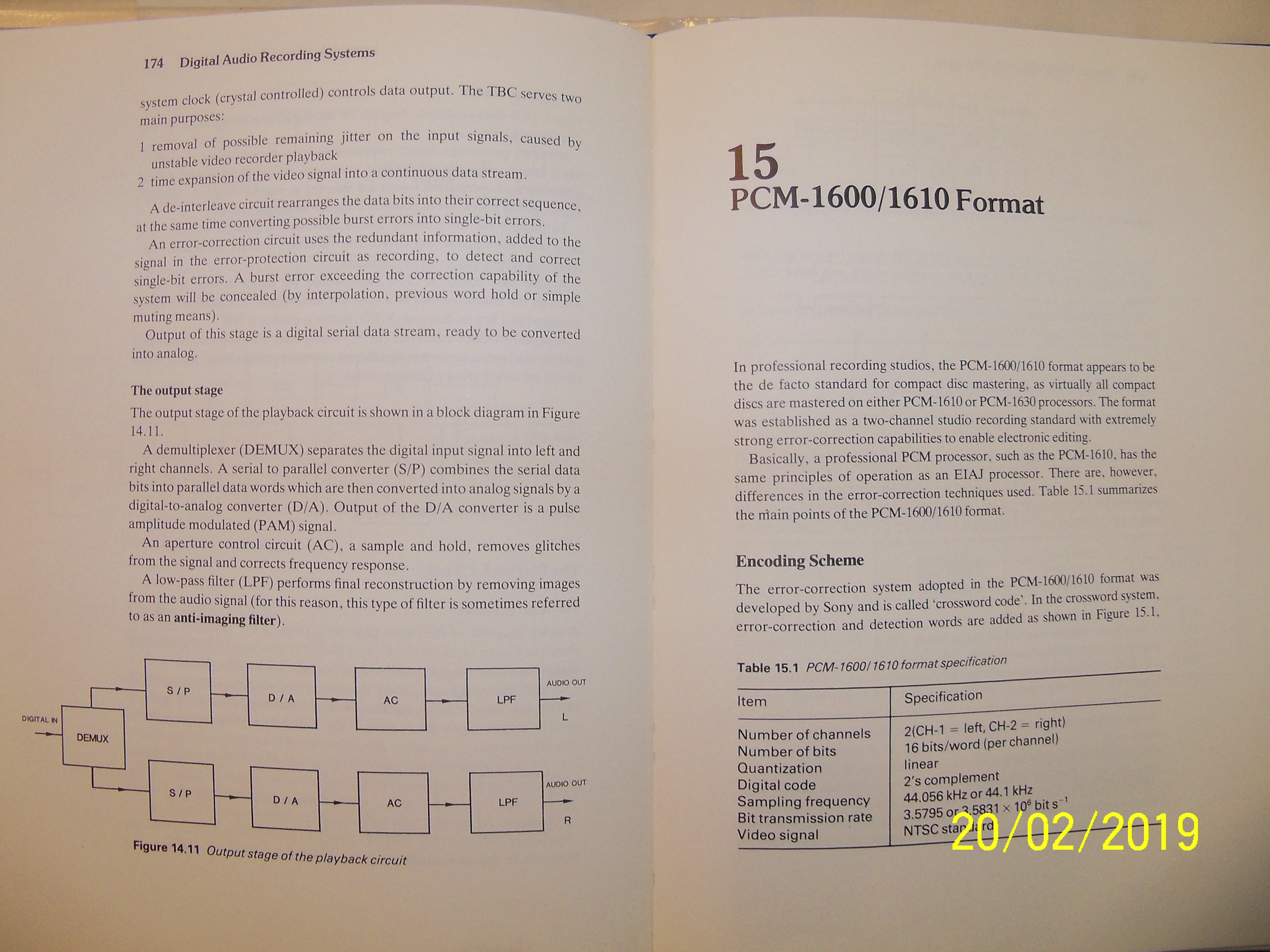

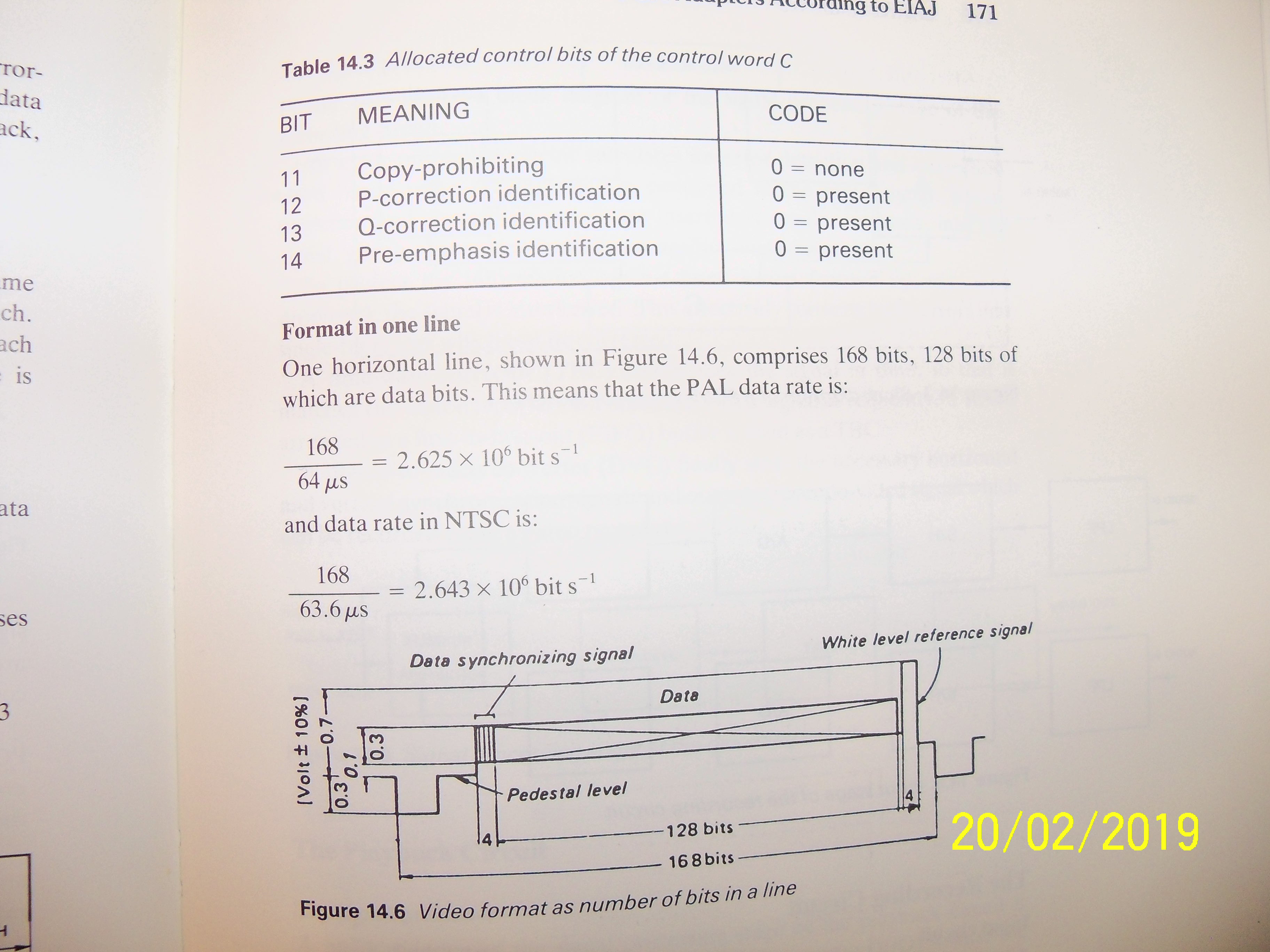

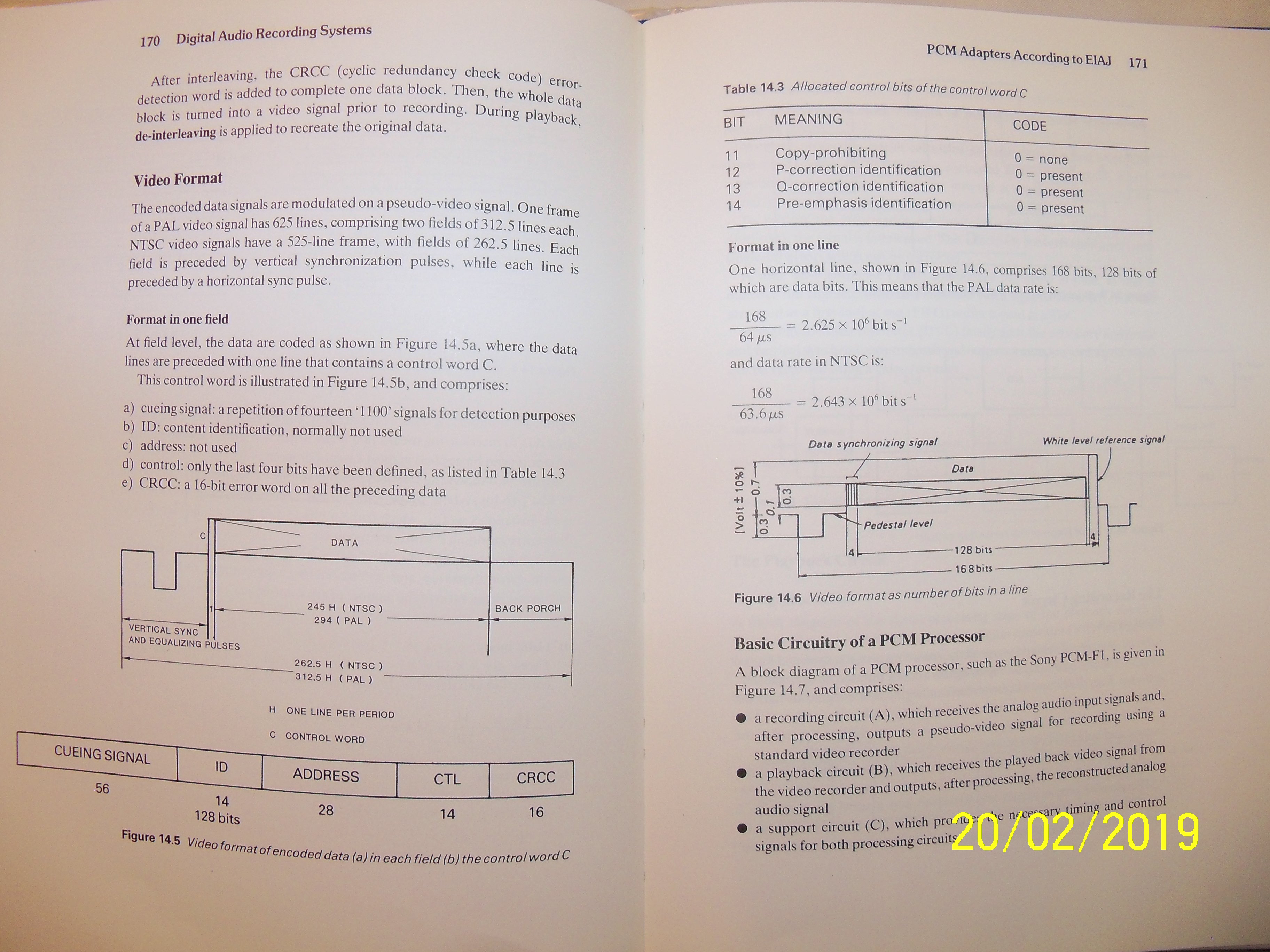

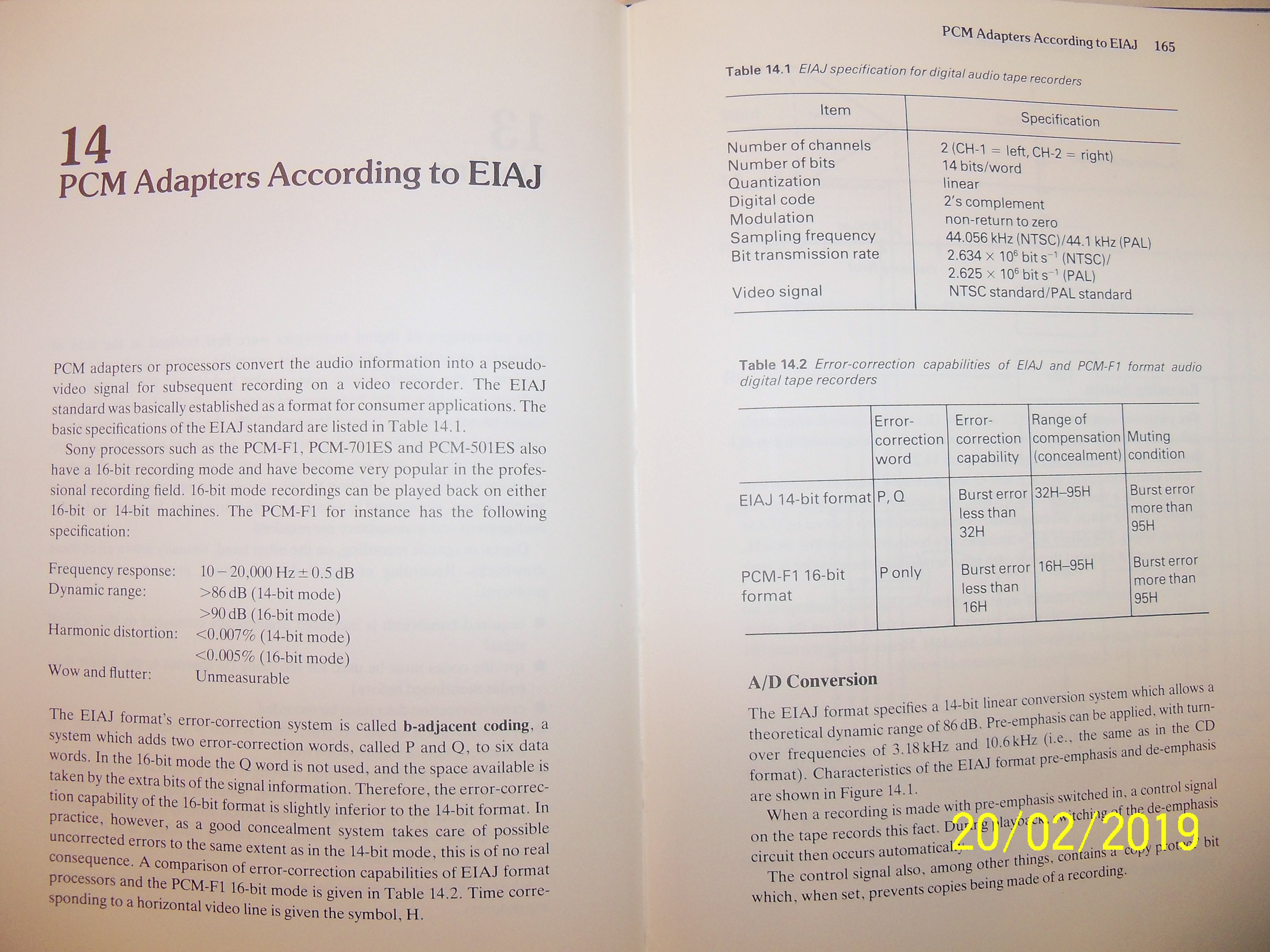

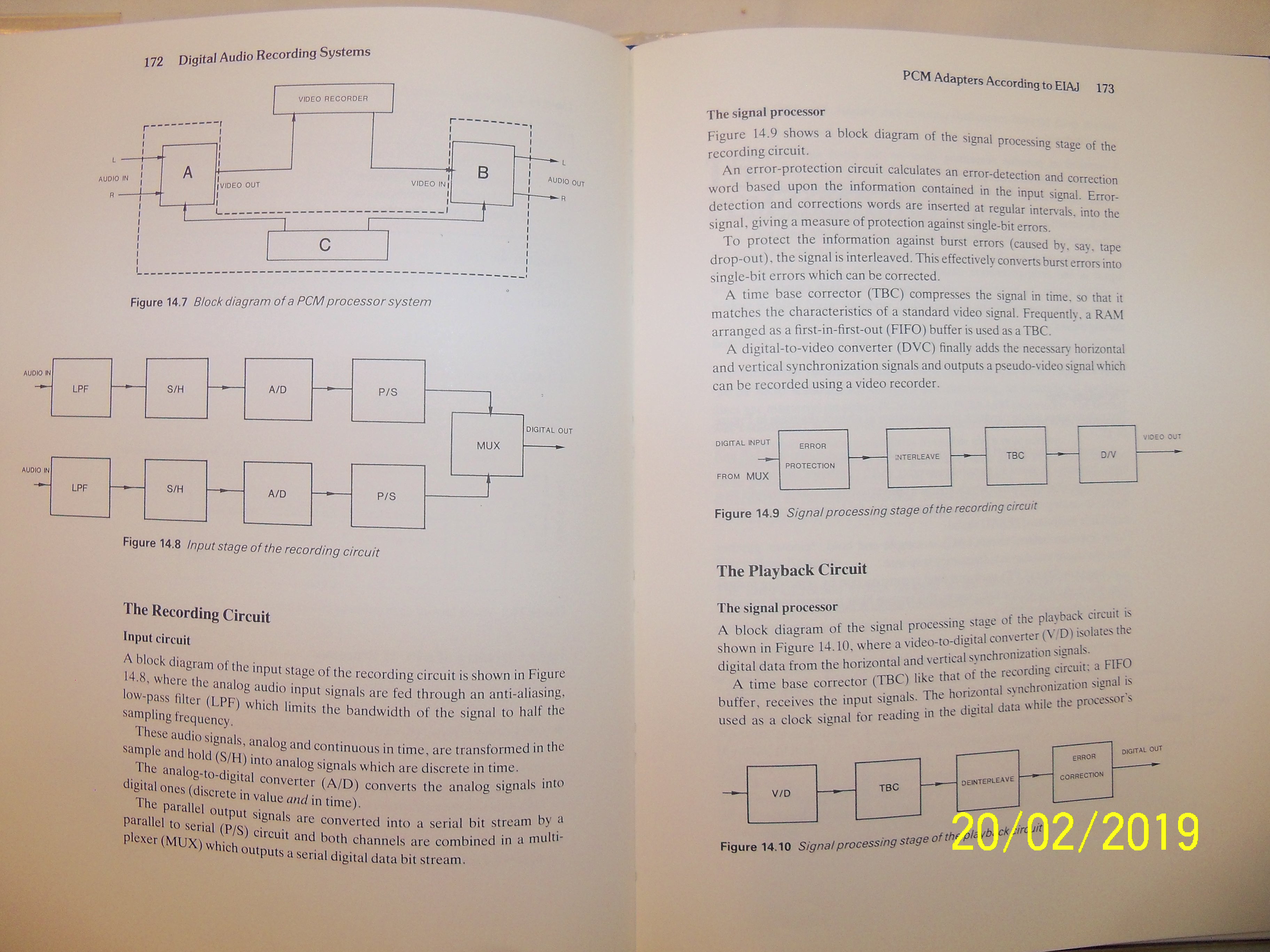

О разнице между PCM-100, PCM-16xx и PCM EIAJ форматами.

Аватара пользователя
SigmaTel71
Администратор
Не в сети
Сообщения: 34
Зарегистрирован: 22 май 2018, 19:12
Откуда: Тула

PCM процессоры

Сообщение SigmaTel71 »

Внезапно, самодельный PCM-процессор. Собран на плате Xilinx Spartan-6, непосредственно сигнал пишется с частотой дискретизации в 44 кГц, разрядностью 16 бит и в стерео.
Пользователь Windows NT 6.3.9600.
Аватара пользователя
VCD
Администратор
Не в сети
Сообщения: 101
Зарегистрирован: 04 ноя 2014, 05:46

PCM процессоры

Сообщение VCD »

Табличка с характеристиками цифровых форматов на начало 1980-х годов.
Вложения
rsevka
Новичок
Не в сети
Сообщения: 2
Зарегистрирован: 10 апр 2020, 15:01

PCM процессоры

Сообщение rsevka »

Всем привет!!!
Подскажите к кому обратиться по доработке Sony PCM-501 в PAL??
спасибо
Аватара пользователя
VCD
Администратор
Не в сети
Сообщения: 101
Зарегистрирован: 04 ноя 2014, 05:46

PCM процессоры

Сообщение VCD »

rsevka, см. вот этот стрим:
rsevka
Новичок
Не в сети
Сообщения: 2
Зарегистрирован: 10 апр 2020, 15:01

PCM процессоры

Сообщение rsevka »

спасибо
zver1973
Новичок
Не в сети
Сообщения: 7
Зарегистрирован: 22 май 2020, 10:47

PCM процессоры

Сообщение zver1973 »

Привет хочу себе тоже PCM купить нуждаюсь в совета какой и где его курить :?:
Аватара пользователя
VCD
Администратор
Не в сети
Сообщения: 101
Зарегистрирован: 04 ноя 2014, 05:46

PCM процессоры

Сообщение VCD »

zver1973, покупать лучше в Японии, там они расходятся как пирожки по небольшим ценам (от тридцати долларов). Самый оптимальный по цена-качество вариант — Sony PCM-501ES. Его легко переделать под PAL/SECAM, он способен считывать PCM-сигнал даже с отсутствующим "заголовком" (две строки в невидимой области кадра), у него самая лучшая система коррекции ошибок. Единственное, вид внешний на любителя.
